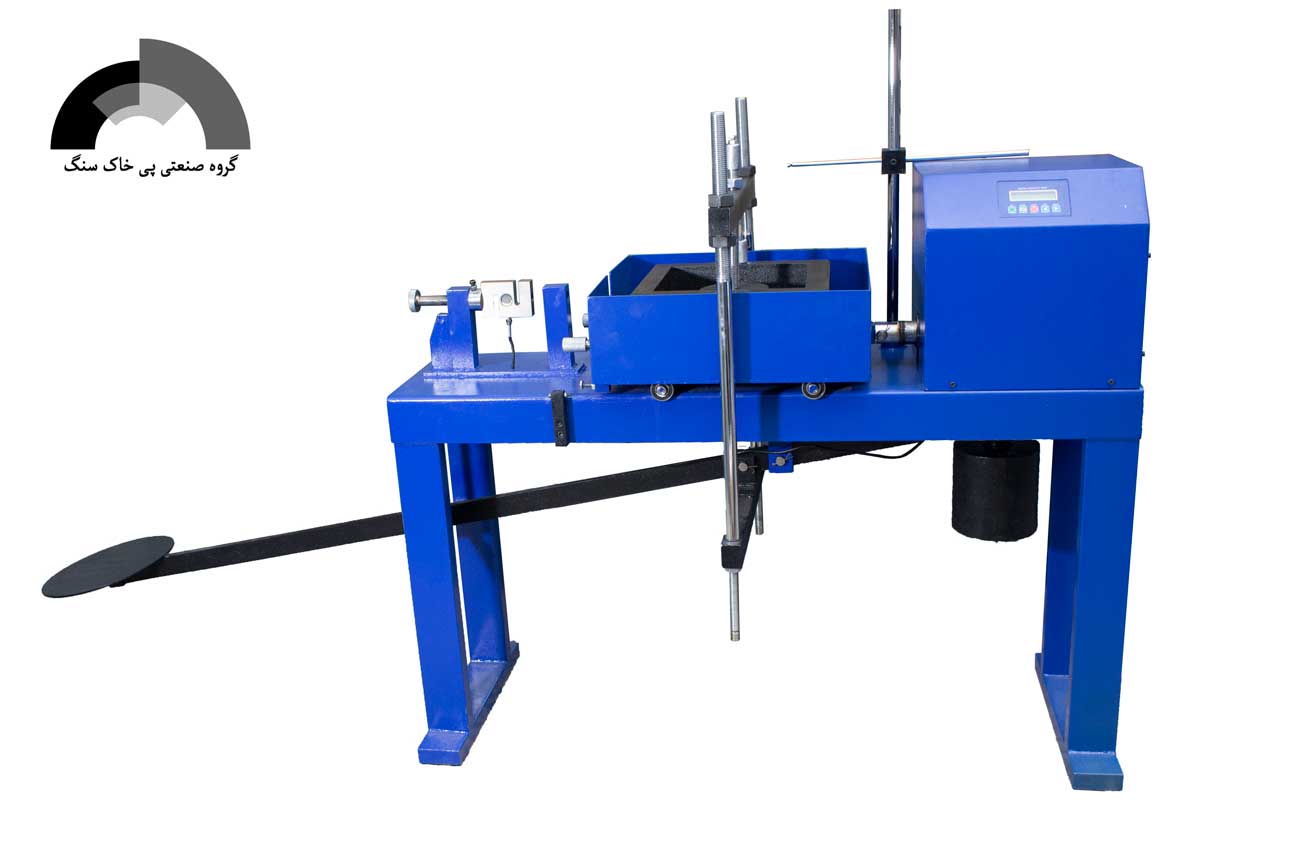

دستگاه برش مستقیم ۳۰×۳۰ دیجیتال

خلاصه توضیحات

جهت تعیین پارامترهای مقاومت برشی خاکهای درشت دانه مورد استفاده قرار می گیرد.

توضیحات تکمیلی:

دستگاه برش مستقیم ۳۰×۳۰ دیجیتال یکی از تجهیزات پیشرفته آزمایشگاهی در مهندسی ژئوتکنیک است که برای تعیین پارامترهای مقاومت برشی خاک به کار می‌رود. این دستگاه با طراحی مدرن و بهره‌گیری از فناوری دیجیتال، امکان انجام آزمایش‌های دقیق و مطابق با استانداردهای بین‌المللی را فراهم می‌کند. آزمایش برش مستقیم، یکی از روش‌های کلیدی برای اندازه‌گیری زاویه اصطکاک داخلی و چسبندگی خاک بوده و در تحلیل پایداری شیب‌ها، طراحی پی‌ها و ارزیابی ایمنی سازه‌های ژئوتکنیکی کاربرد دارد.

مشخصات و اجزای اصلی دستگاه:

1. صفحه بارگذاری و محفظه نمونه:
   دستگاه مجهز به یک محفظه استاندارد با ابعاد ۳۰×۳۰ سانتی‌متر است که برای نمونه‌های خاک با ابعاد بزرگ طراحی شده است. این ویژگی، امکان آزمایش خاک‌های غیرهمگن یا درشت‌دانه را فراهم می‌کند.

2. سیستم بارگذاری دیجیتال:
   این دستگاه با بهره‌گیری از سیستم بارگذاری دیجیتال دقیق، امکان اعمال نیرو با دقت بالا را فراهم می‌نماید. نمایشگر دیجیتال، اطلاعات بار اعمال‌شده را به صورت لحظه‌ای نشان می‌دهد و کنترل آسان آزمایش را تضمین می‌کند.

3. سنسورهای پیشرفته:
   دستگاه به سنسورهای بار و تغییر مکان (LVDT) با دقت بالا مجهز است که داده‌های مربوط به نیرو و جابجایی را با کیفیت عالی ثبت می‌کند.

4. سیستم کنترل سرعت:
   موتور دستگاه قابلیت تنظیم سرعت حرکت افقی صفحه را در محدوده استاندارد داراست و این امکان را فراهم می‌کند که آزمایش در شرایط مختلف انجام شود.

5. نرم‌افزار تحلیل داده:
   این دستگاه با نرم‌افزار پیشرفته‌ای همراه است که داده‌های ثبت‌شده را پردازش کرده و نمودارهای تنش-کرنش و مقاومت برشی را به‌صورت گرافیکی ارائه می‌دهد.

مزایا و ویژگی‌ها:

• دقت بالا: بهره‌گیری از سیستم‌های دیجیتال و سنسورهای دقیق، نتایج آزمایش را با حداقل خطا تضمین می‌کند.
• مطابقت با استانداردها: این دستگاه مطابق با استانداردهای ASTM D3080 و BS 1377 طراحی شده است.
• ساختار مستحکم: بدنه دستگاه از فولاد مقاوم با پوشش ضدزنگ ساخته شده که دوام و عمر طولانی را تضمین می‌کند.
• کاربری آسان: طراحی ارگونومیک دستگاه و نمایشگر دیجیتال، فرآیند انجام آزمایش را برای اپراتورها ساده می‌کند.
• قابلیت ثبت و تحلیل داده: امکان اتصال به رایانه و ذخیره داده‌ها برای تحلیل‌های دقیق‌تر.

کاربردها:

1. تحلیل پایداری شیب‌ها: بررسی مقاومت برشی خاک برای ارزیابی خطر لغزش و طراحی سیستم‌های پایدارسازی.
2. طراحی پی‌ها و سازه‌ها: تعیین پارامترهای برشی خاک برای طراحی فونداسیون‌های سطحی و عمیق.
3. مهندسی سد و دیوارهای حائل: ارزیابی مقاومت برشی مصالح خاکریزی و خاک طبیعی برای طراحی ایمن.
4. تحقیقات و مطالعات علمی: ابزار حیاتی برای پژوهشگران در زمینه رفتار مکانیکی خاک‌ها.

عملکرد دستگاه:

دستگاه برش مستقیم ۳۰×۳۰ دیجیتال با نمونه‌گذاری دقیق و اعمال بار تدریجی بر روی نمونه خاک، مقاومت برشی آن را اندازه‌گیری می‌کند. در این فرآیند، نمونه خاک در بین دو صفحه نگه‌دارنده قرار می‌گیرد و نیروی افقی و عمودی به آن اعمال می‌شود. دستگاه تغییرات کرنش و تنش را ثبت کرده و پارامترهای کلیدی مقاومت برشی، شامل زاویه اصطکاک داخلی و چسبندگی، به‌دست می‌آید.

نتیجه‌گیری:

دستگاه برش مستقیم ۳۰×۳۰ دیجیتال، با دقت بالا و قابلیت‌های پیشرفته، ابزاری ضروری برای آزمایشگاه‌های ژئوتکنیک و مهندسان حرفه‌ای محسوب می‌شود. این دستگاه، امکان انجام آزمایش‌های پیشرفته برای انواع خاک‌ها را فراهم کرده و با تحلیل دقیق داده‌ها، اطلاعات کلیدی برای طراحی و اجرای پروژه‌های عمرانی ارائه می‌دهد. انتخاب این دستگاه، گامی مطمئن در جهت افزایش کیفیت و دقت در پروژه‌های ژئوتکنیکی خواهد بود.

استانداردها: ASTM D3080, BS1377-7

لوازم جانبی:
دارای دو عدد ساعت به کورس ۳۰ میلی‌متر و دقت ۰/۰۱
دارای صفحه نمایش سرو موتور (SERVO)

همراه با پایه ساعت
