Equipment for Determining Concrete Elasticity Modulus

Equipment for Determining Concrete Elasticity Modulus
Equipment for Determining Concrete Elasticity Modulus-img

summary

اندازه گیری میزان کرنش عمودی به عنوان تابعی از تنش فشاری طولی

  • pulish date May 25, 2024, 4:41 p.m.
  • Standard
  • product status Soil light
  • created Date فوری
  • views 14
  • garantee Standard

توضیحات کامل:

مدول الاستیسیته بتن یکی از مهم‌ترین ویژگی‌های مکانیکی این ماده است که نشان‌دهنده توانایی بتن در تغییر شکل تحت تنش و بازگشت به حالت اولیه پس از حذف بارگذاری است. این پارامتر نقش حیاتی در طراحی و تحلیل سازه‌ها دارد، زیرا تأثیر مستقیمی بر عملکرد بتن تحت بارگذاری دارد. وسایل تعیین مدول الاستیسیته بتن، ابزاری استاندارد و دقیق برای اندازه‌گیری این ویژگی بوده و در آزمایشگاه‌های ژئوتکنیک و سازه‌ای به کار می‌روند.

اجزای وسایل تعیین مدول الاستیسیته بتن

1. دستگاه فشار هیدرولیک یا الکترومکانیکی

ویژگی‌ها: قابلیت اعمال نیروی یکنواخت و تدریجی با کنترل دقیق.

کاربرد: فراهم‌سازی نیروی لازم برای بارگذاری نمونه بتن.



2. سنسورهای اندازه‌گیری تغییر شکل (اکستنسومتر یا LVDT)

ویژگی‌ها: حسگرهای حساس با دقت بالا برای ثبت تغییر شکل‌های کوچک در نمونه.

نصب: بر روی سطح نمونه بتن برای اندازه‌گیری تغییر طول در حین بارگذاری.



3. قالب‌های استاندارد نمونه بتن

مشخصات: مطابق با استانداردهای ASTM یا IS برای ساخت نمونه‌های استوانه‌ای یا مکعبی.

ابعاد معمول: نمونه‌های استوانه‌ای با قطر ۱۵۰ میلی‌متر و ارتفاع ۳۰۰ میلی‌متر.



4. دستگاه داده‌برداری (Data Logger)

کاربرد: ثبت و ذخیره داده‌های مربوط به نیرو و تغییر شکل در طول آزمایش.



5. تجهیزات کالیبراسیون

برای اطمینان از دقت تجهیزات اندازه‌گیری و نتایج به‌دست‌آمده.

روش انجام آزمایش تعیین مدول الاستیسیته بتن

1. آماده‌سازی نمونه

نمونه بتن مطابق با استانداردهای ASTM C469 یا استانداردهای ملی ساخته و عمل‌آوری می‌شود.

سطح نمونه برای نصب حسگرها تمیز و صاف می‌شود.



2. نصب حسگرها و تجهیزات

حسگرهای تغییر شکل به دقت بر روی سطح نمونه بتن نصب می‌شوند.

نمونه در دستگاه فشار قرار می‌گیرد.



3. بارگذاری تدریجی

نیروی بارگذاری با نرخ مشخص و مطابق با استاندارد اعمال می‌شود.

تغییر شکل‌های نمونه در هر مرحله ثبت می‌گردد.



4. تحلیل داده‌ها

داده‌های نیروی اعمال‌شده و تغییر شکل نمونه برای محاسبه مدول الاستیسیته استفاده می‌شوند.

منحنی تنش-کرنش رسم و شیب خط اولیه این منحنی به‌عنوان مدول الاستیسیته بتن محاسبه می‌شود.

کاربردها و اهمیت وسایل تعیین مدول الاستیسیته بتن

1. طراحی سازه‌های بتنی

ارزیابی مدول الاستیسیته برای تعیین رفتار بتن تحت بارگذاری‌های مختلف و طراحی بهینه سازه‌ها ضروری است.



2. کنترل کیفیت بتن

بررسی تطابق ویژگی‌های مکانیکی بتن با مشخصات طراحی.



3. تحقیقات مهندسی

مطالعه رفتار بتن در پروژه‌های تحقیقاتی برای بهبود ترکیبات بتن یا بررسی عملکرد آن تحت شرایط خاص.



4. مدل‌سازی رفتار بتن

استفاده از مدول الاستیسیته در تحلیل‌های عددی و شبیه‌سازی‌های کامپیوتری.



مزایای استفاده از وسایل تعیین مدول الاستیسیته بتن

1. دقت بالا

تجهیزات پیشرفته و حسگرهای حساس نتایجی دقیق و قابل اطمینان ارائه می‌دهند.



2. سهولت در استفاده

طراحی کاربرپسند دستگاه‌ها انجام آزمایش را آسان و سریع می‌کند.



3. مطابقت با استانداردها

وسایل مطابق با استانداردهای بین‌المللی طراحی شده‌اند و نتایج حاصل قابل استناد هستند.



4. قابلیت ثبت و تحلیل داده‌ها

امکان ذخیره و تحلیل داده‌ها با استفاده از دستگاه داده‌برداری.



نکات نگهداری و استفاده از وسایل

1. تجهیزات را به‌طور منظم کالیبره کنید.


2. حسگرها و دستگاه فشار را پس از هر آزمایش تمیز کنید.


3. از استفاده از دستگاه‌ها در محیط‌های مرطوب یا غیربهداشتی خودداری کنید.


4. قطعات حساس مانند حسگرهای تغییر شکل را با دقت جابه‌جا کنید.

جمع‌بندی
وسایل تعیین مدول الاستیسیته بتن ابزاری حیاتی برای مهندسان ژئوتکنیک و سازه‌ای است. این تجهیزات با دقت بالا و طراحی استاندارد، امکان اندازه‌گیری دقیق این پارامتر را فراهم کرده و نقش مهمی در کنترل کیفیت، طراحی سازه‌ها و تحقیقات مهندسی ایفا می‌کنند. با استفاده از این تجهیزات، می‌توان رفتار بتن را در شرایط مختلف به‌درستی پیش‌بینی و طراحی‌هایی ایمن و کارآمد ارائه داد.

توضیحات تکمیلی: در استاندارد آزمایش این محصول، استفاده از ساعت یک هزارم آورده شده اما در کنار این محصول ساعت یک صدم ارائه می شود و ساعت یک هزارم به صورت جداگانه قابل تهیه است.

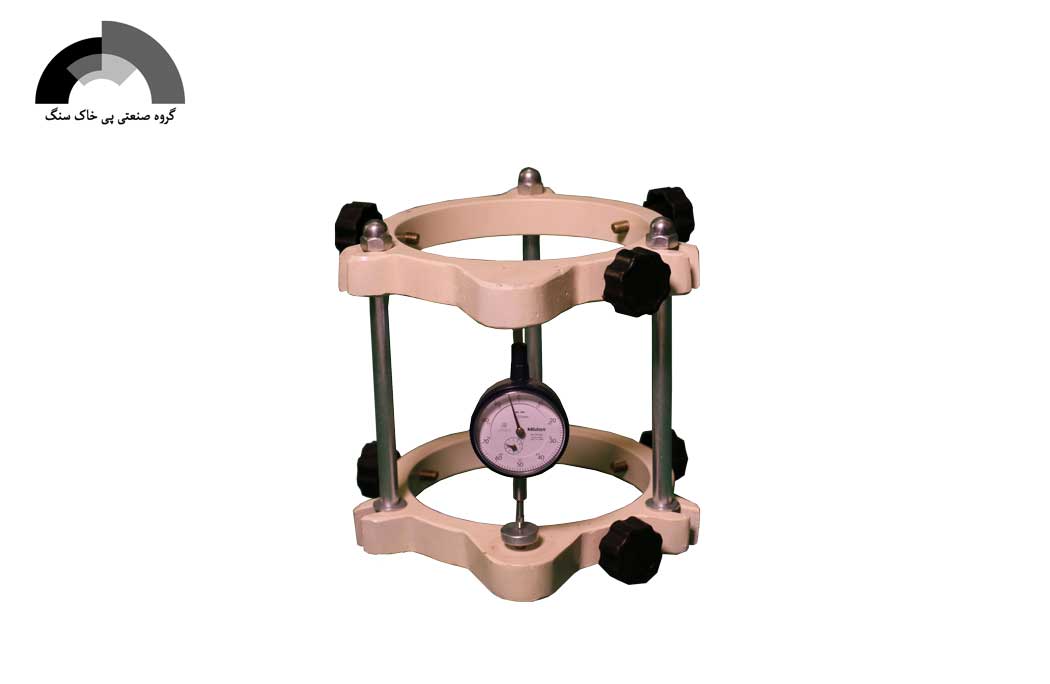

به همراه یک عدد ساعت اندیکاتور با کورس ده میلی متر و دقت 0.01

استانداردها: ASTM C469  BS 1881121 ISIRI 526 ISIRI 3201-10

جنس
بدنه آلومینیوم، ستونها: آهن آبکاری کروم
سایز
مناسب برای نمونه های استاندارد 20×10 و 30×15 و سایر اندازه ها
